デジタルノギス カーボンファイバー製 １５０㎜ソーラーパネル レビュー

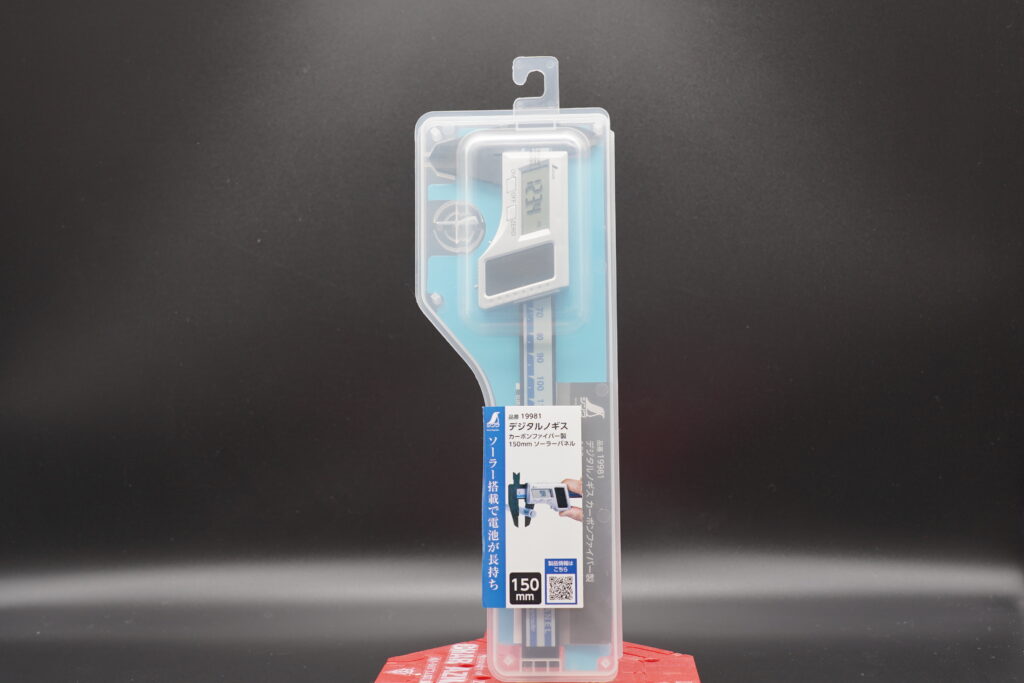

デジタルノギス

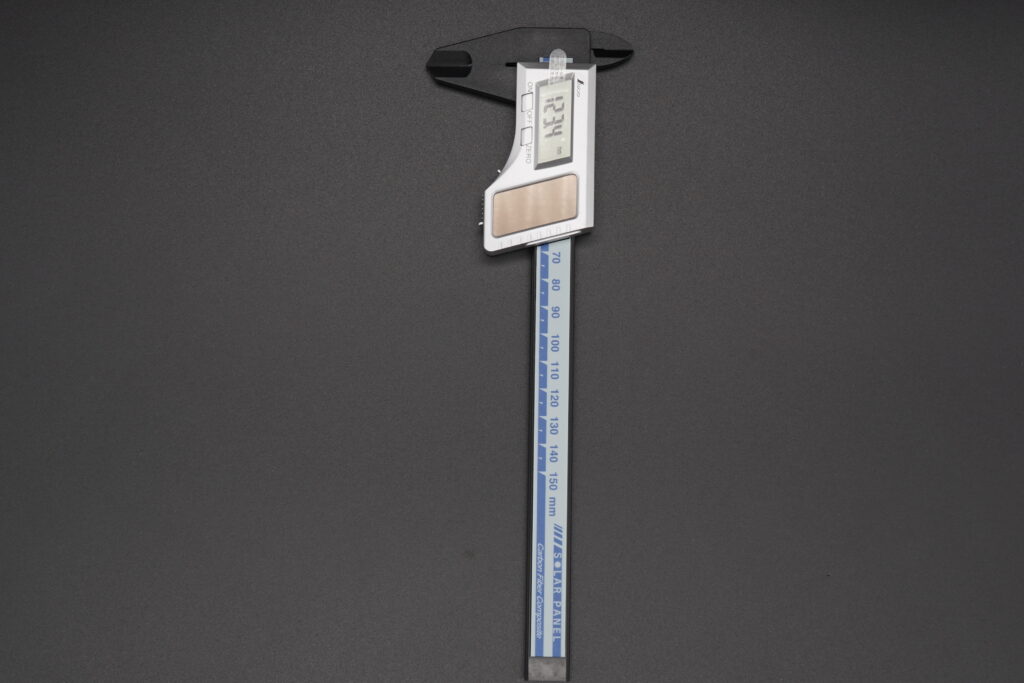

デジタルノギス
用途
外側測定、内側測定、深さ測定、段差測定
比較測定、間接測定に
特長
特長
- ソーラーパネルとリチウム電池の２電源方式で、電池の消耗を抑え、長持ち。※周辺照度が200ルクス以上の場合。
- オートパワーオフ機能付き
- 比較測定できるゼロセット機能付き
- 保管や持ち運びに便利なケース付き
各部の名称

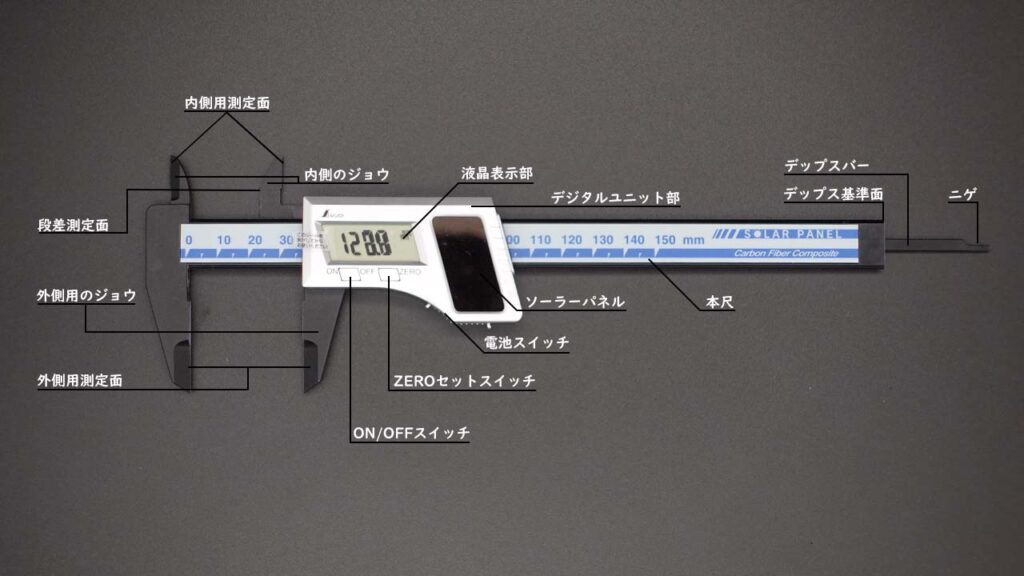

デジタルノギスの名称
使用方法
ソーラーパネルが汚れていないか確認してください。必ず本尺の汚れ、ホコリなどを拭き取ってからお使いください。使用後も綺麗にしてからケースに入れて保管してください。
ON/OFFスイッチを押し電源を入れます。
ジョウをぴったり閉じた状態でZEROセットスイッチを押し、測定を開始します。
任意の位置からの測定はゼロ基点としたい位置にジョウを合わせ、ZEROセットスイッチを押して測定を開始します。
電池の交換方法

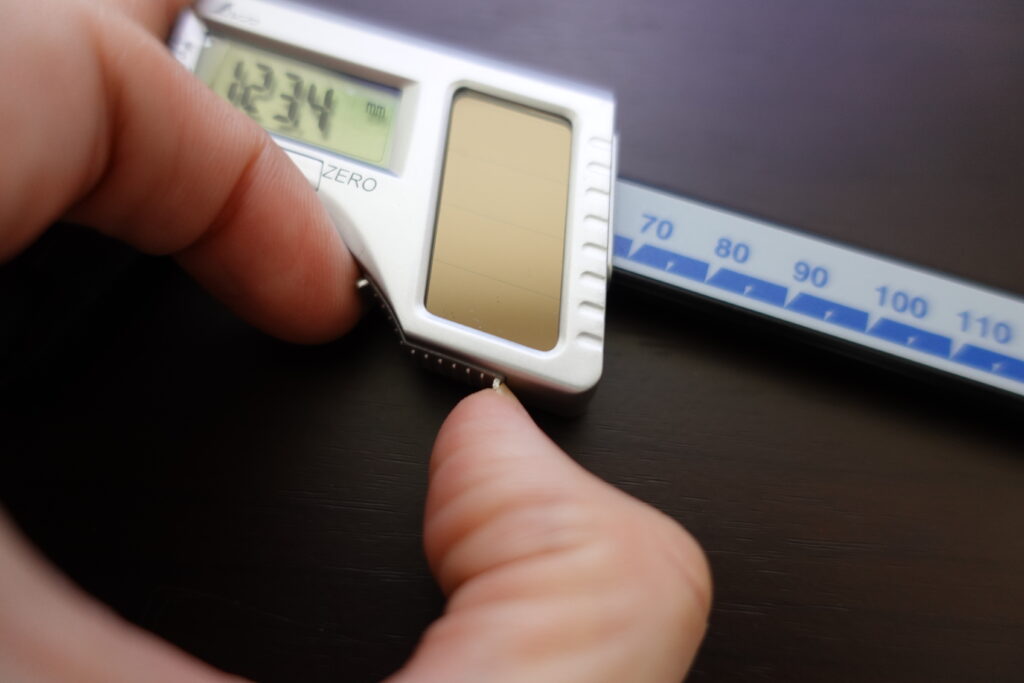

電池の取り出し方

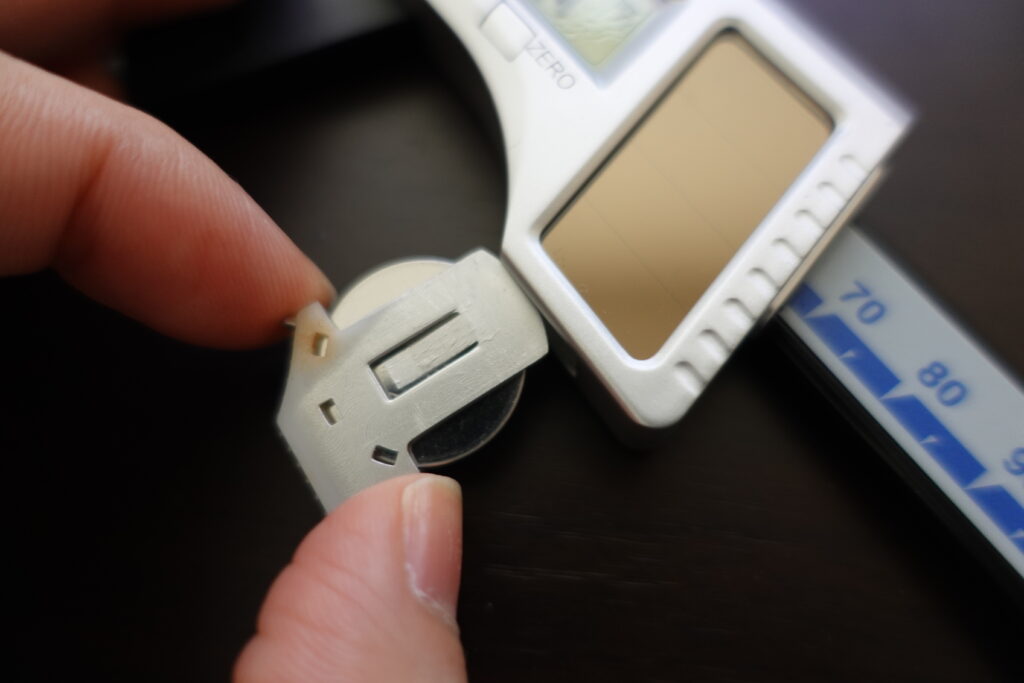

電池を引っ張りだす

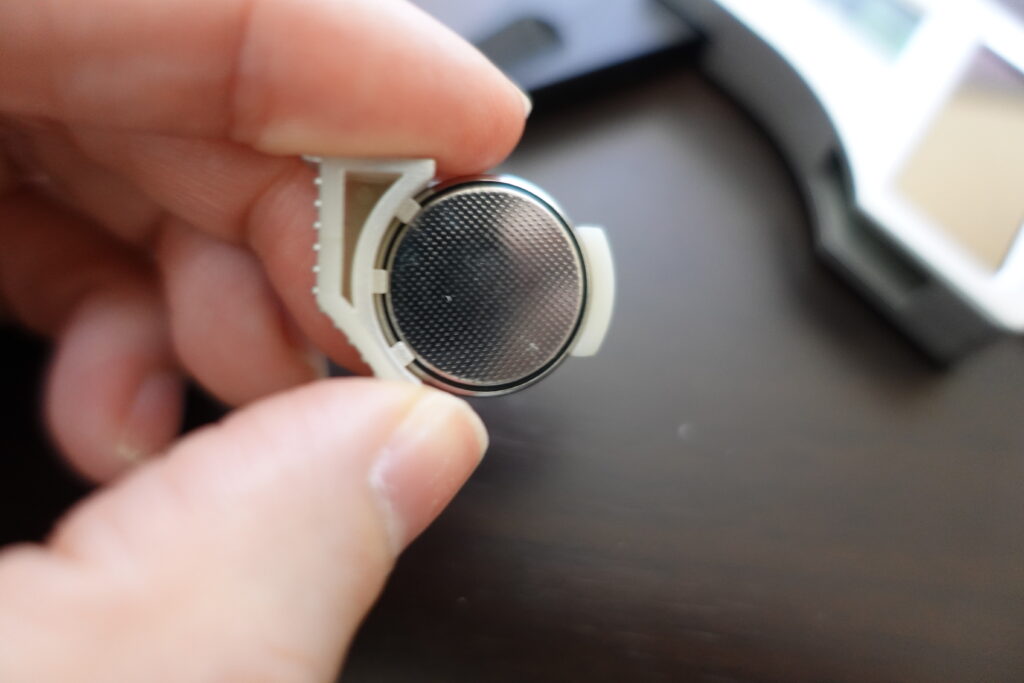

電池の向き＆電池はCR2016
つまみをもって引っ張りだす仕組みですが、結構つまみがしっかりはまっているので、爪がないと厳しいかも。ボタン電池はCR20161個必要。
使用例

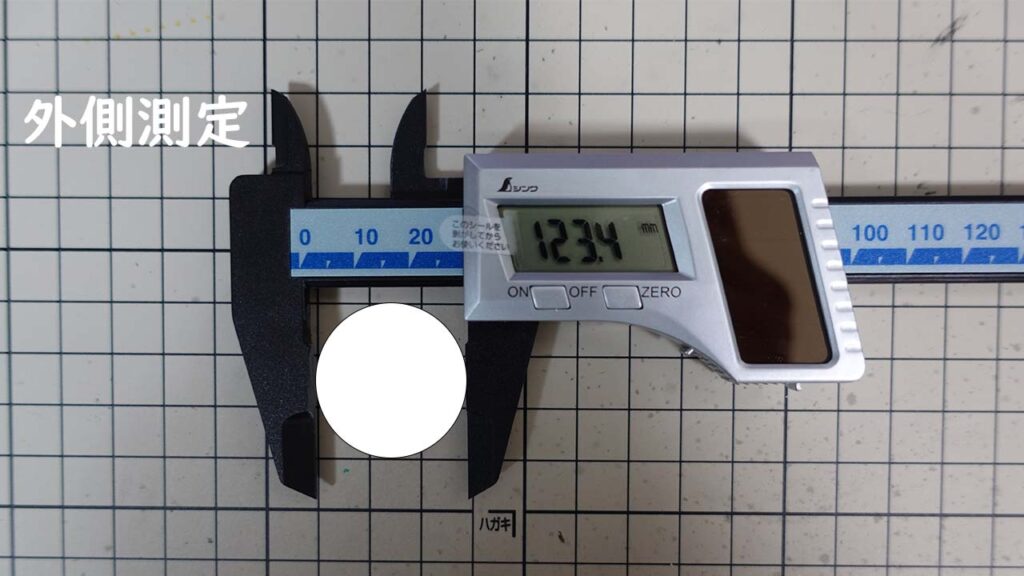

外側測定
内側測定

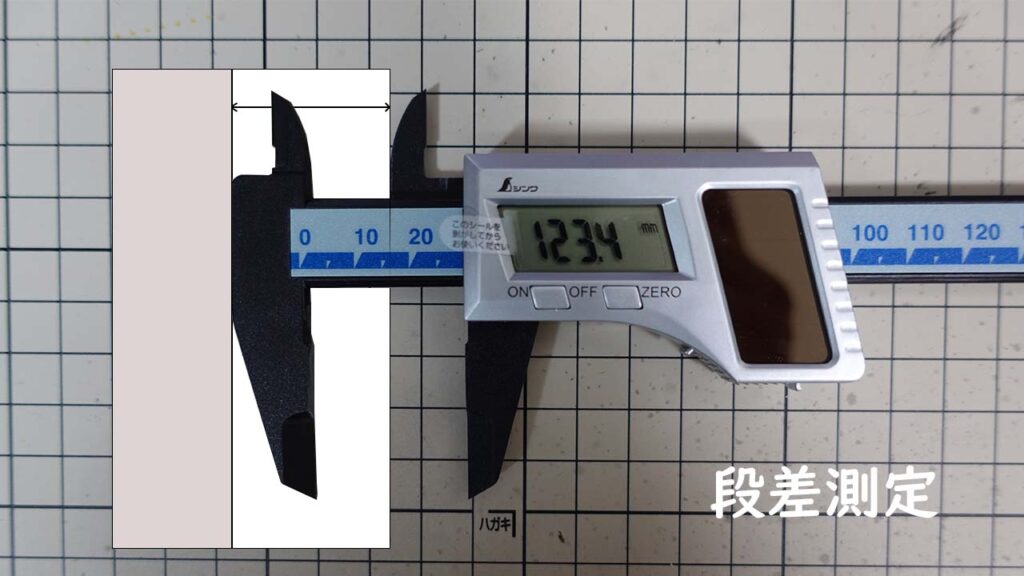

段差測定
深さ測定
段差測定
深さ測定

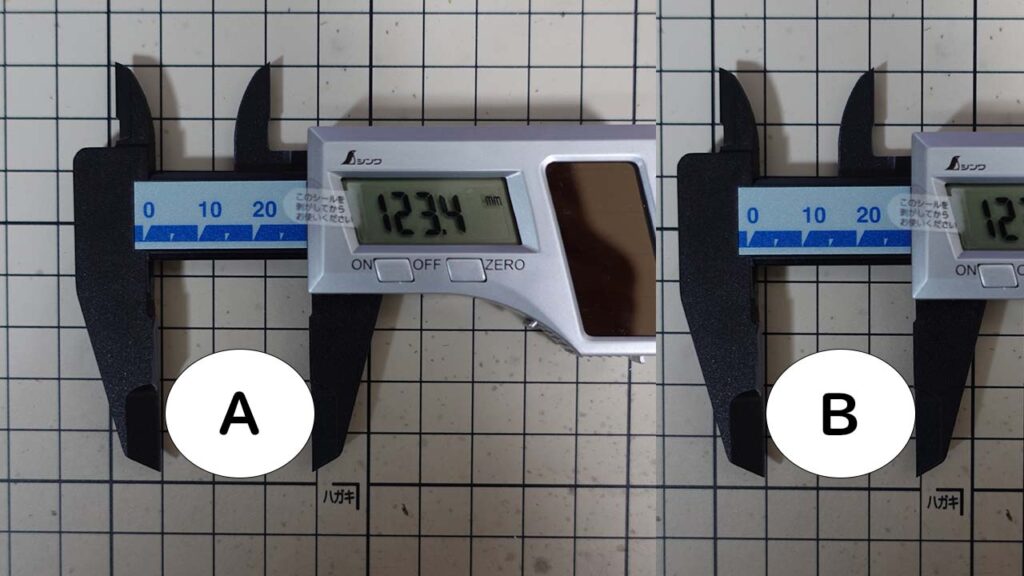

比較測定１
比較測定２
比較測定１
比較測定２
Aにノギスを合わせ、ZEROセットスイッチを押します。そのままＢを測定する事により、ＡとＢの寸法の差が測定できます。
Ａの内側にノギスを合わせ、ZEROセットスイッチを押します。そのままBを測定する事により、AとBの寸法の差が測定できます。

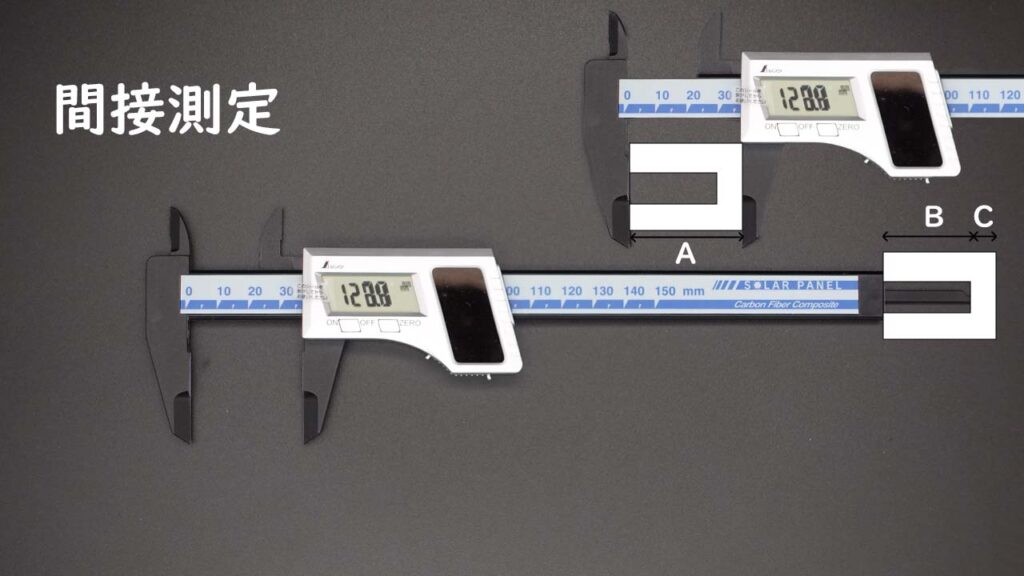

間接測定１
間接測定２
間接測定１
間接測定２
Aにノギスを合わせ、ZEROセットスイッチを押します。そのままBを測定する事により、Cの寸法が測定できます。（マイナスは無視してください。）
同一径の2か所の穴の中心と中心の間の距離がわかります。Aにノギスを合わせ、ZEROセットスイッチを押します。そのままBを測定する事により、Cの寸法がわかります。
使用上の注意
外側測定
ココがポイント
外側用測定面の中央部分で測定物を垂直に挟みます。
ココに注意
先端部分で挟んだり必要以上の力を加えたりすると正しい測定はできません。

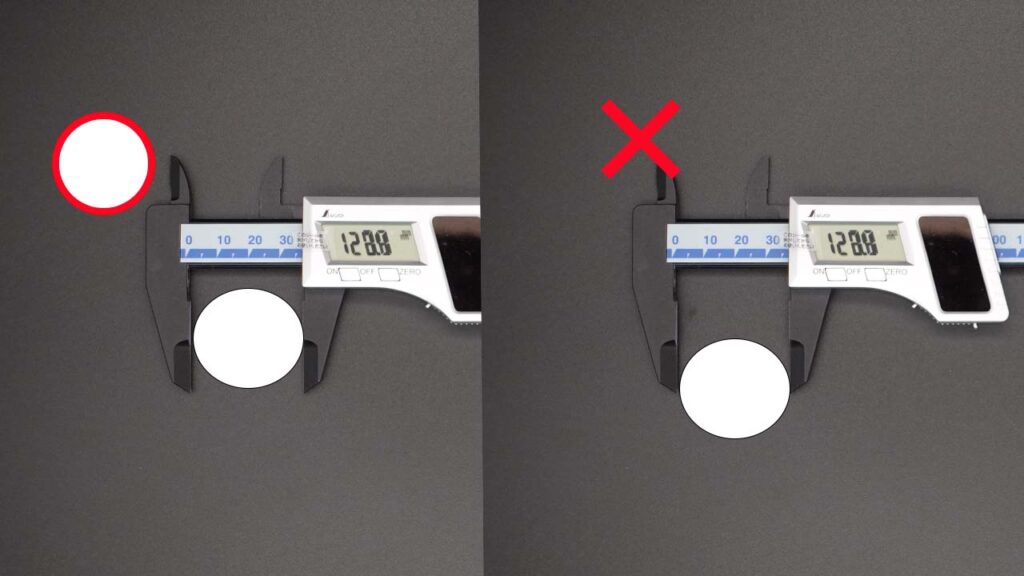

外側測定注意点
内側測定
ココがポイント
内側用のジョウを測定物の内側になるべく深く入れ、内面に密着させて測定します。
ココに注意
先端部分のみを密着させたり、必要以上の力を加えたりすると正しい測定はできません。

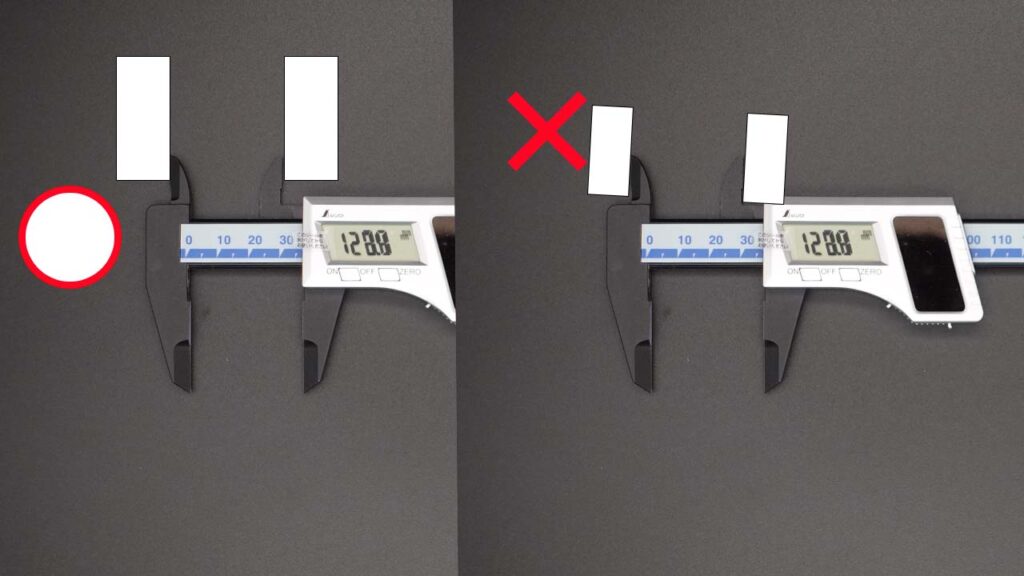

内側測定注意
深さ測定
ココがポイント

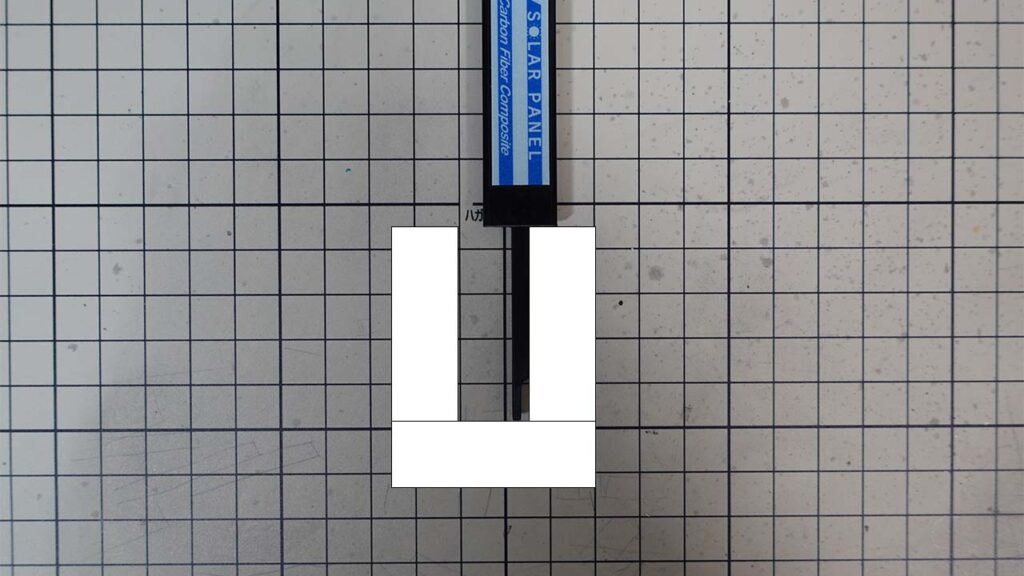

デップス基準面と測定物の基準面、デップスバーと測定物の内面をそれぞれ合わせ、デップスバーが底面に届くまでデジタルユニット部を動かします。

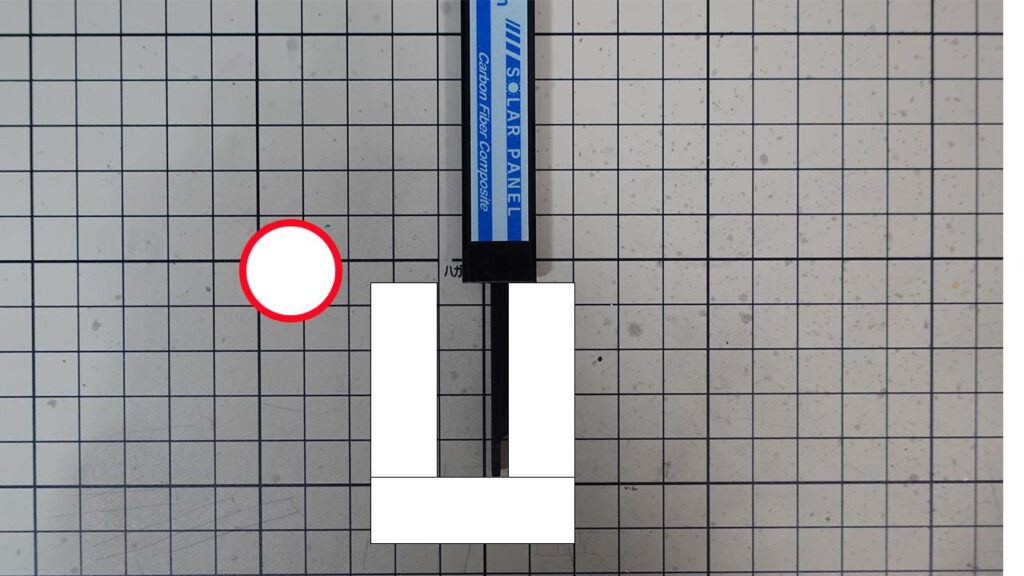

深さ測定〇
ココに注意
デップスバーのニゲは測定物の角に向けて測定します。必要以上の力を加えたりすると正しい測定はできません。

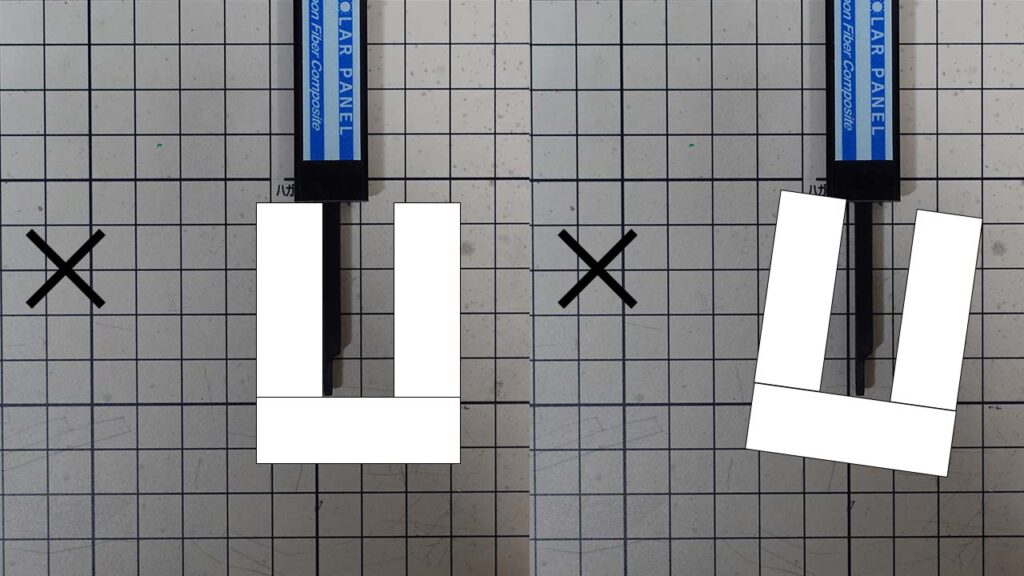

深さ測定×
トラブルシューティング
| トラブル | 対処法 |
|---|---|
| 表示が薄い、安定しない 表示が約１秒間隔で点滅する | 電池の残量不足の可能性があります。電池（CR２０１６）を交換してください。 周辺照度が２００ルクスより低い可能性があります。２００ルクス以上の照度のある環境で使用してください。 |
| デジタルユニット部を動かしても表示がかわらない ボタン操作ができない 異常な表示がでる | 回路のエラーの可能性があります。電池を取り外し、約３０秒後に入れなおしてください。 本体の温度が使用範囲外の可能性があります。本体を０～４０℃に馴染ませてください。 |
| 数字が表示されない | 電池の接触不良化残量不足の可能性があります。電池（CR２０１６）を入れなおすか交換してください。 周辺照度が２００ルクスより低い可能性があります。２００ルクス以上の照度のある環境で使用してください。 |
仕様
| 測定範囲 | 0.01～150mm |
| 最小読取値 | 0.1mm |
| デップスバー | 有 |
| 器差 | 外側測定±0.3ｍｍ 内側測定±0.5ｍｍ |
| 使用温度 | ０～４０℃ |
| 保管温度 | ‐10～60℃ |
| 保管湿度 | 80％以下 |
| オートパワーオフ | 無操作状態で約5分後 |
| 電源 | 酸化銀電池CR2016 1個 |
| 材質 | 本体:カーボンコンポジットプラスチック（カーボン５％含有） デジタルユニット部:ABS樹脂 |
| 本体サイズ | 237×77×14.5 |
| 製品質量 | 59ｇ |

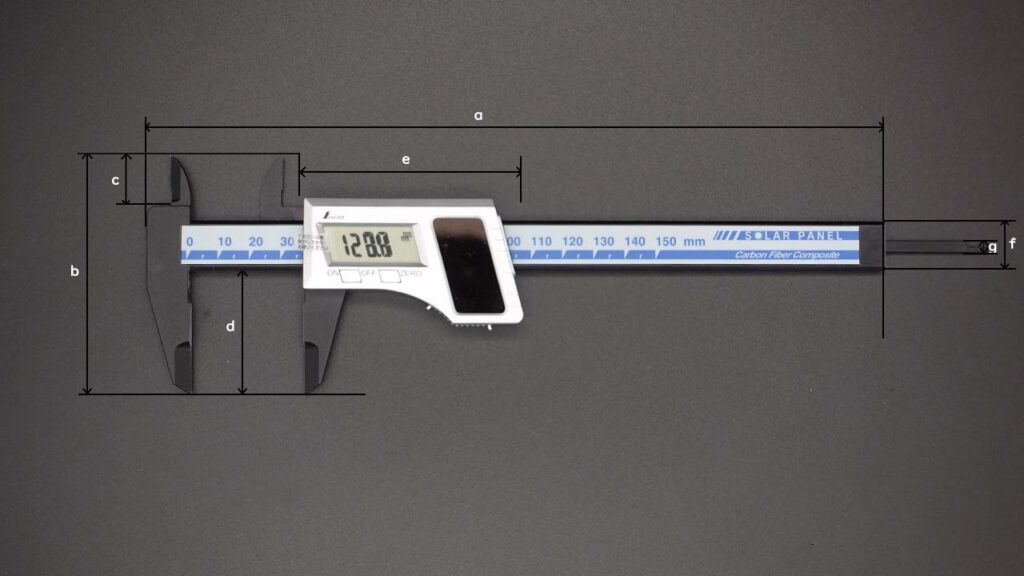

| 各部サイズ a | 237mm |
| b | 77mm |
| c | 16mm |
| d | 40mm |
| e | 70mm |
| f | 16mm |
| g | 3.9mm |
各部表示
